1.0   INTRODUCERE

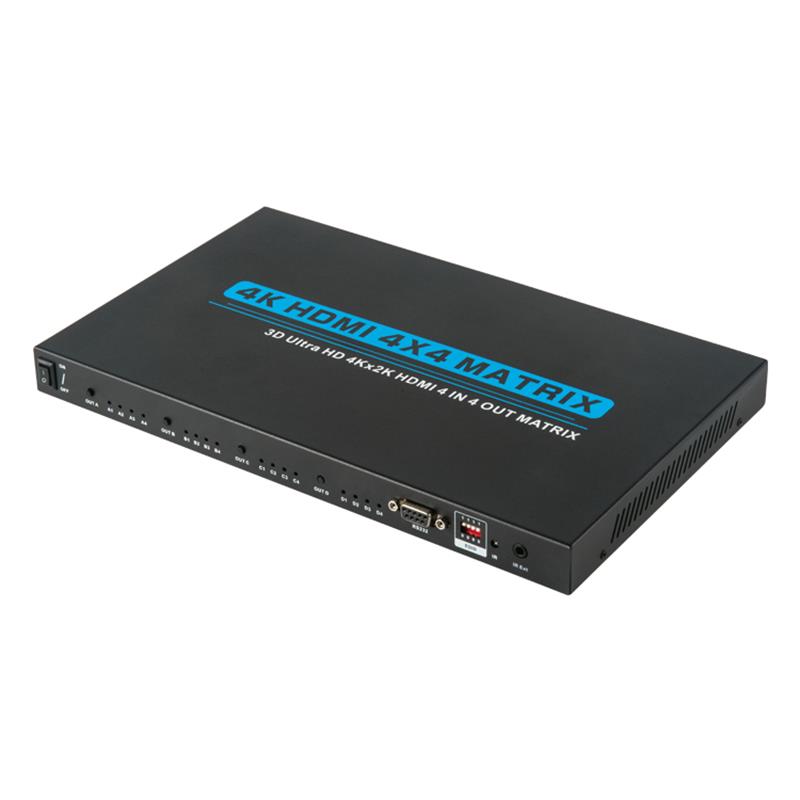

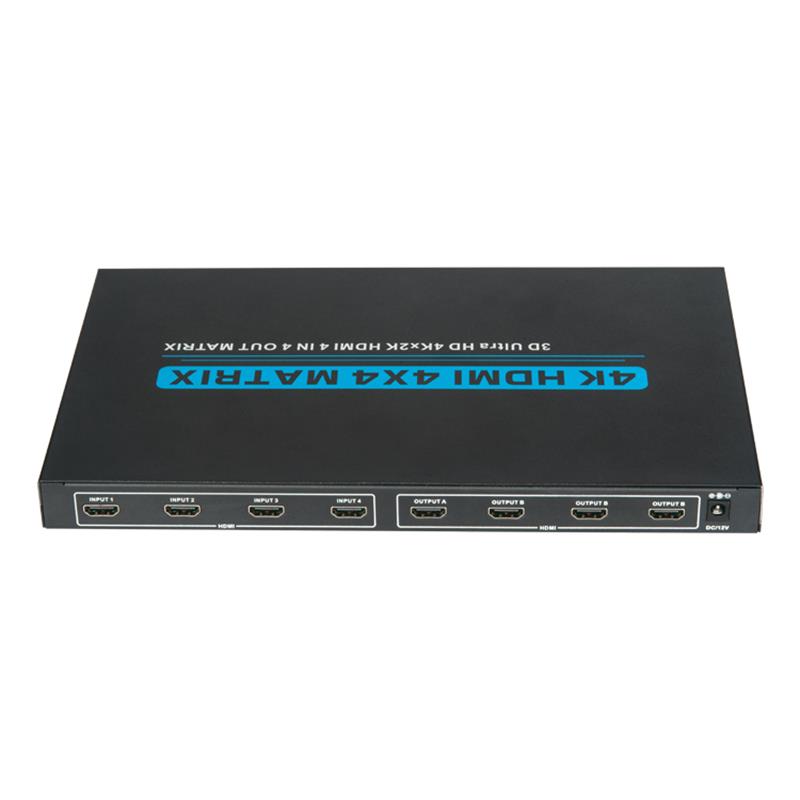

HDMI Matrix este un produs matrix perfect cu porturi audio externe detașate, care pot conecta patru surse de semnal HDMI diferite și patru afișaje.Se poate comuta cu ușurință orice semnal de intrare 1 sau 2 de 4 pe patru afișaje prin utilizarea telecomenzii sau a butonului de apăsare.Semnalele de ieșire pot fi identice sau diferite.Prin utilizarea acestui produs poate evita nevoia de a deconecta și reconecta sursele de semnal la afișaje frecvent.Ea poate selecta inteligent sursele de semnal de intrare cu ordinea prioritară și să sară peste acele surse de semnal de intrare care nu sunt în funcțiune.Acesta poate optimiza sistemul de teatru de acasă la cel mai bun efect.

2.0 FEATURE

Smart switch

1.Când porturile de intrare sunt conectate separat la sursele de semnal 4   Cu cabluri HDMI, Matricea HDMI recunoaşte automat ultima   conectat port și comută semnalul de intrare la patru afișaje.

2.Sursele de semnal de intrare necesare trebuie selectate prin utilizarea de la distanță   butonul de control sau de apăsare pentru a face patru afișaje care arată 4 diferite   semnale.

Trei.Lucrează cu toate dispozitivele de surse și dispozitivele de afișare cu acces HDPP   Port HDMI.

Patru.susține rezoluții înalte p ână la 1920*1200, inclusiv 480i/p, 576i/p; 20i/p; 1080i și 1080p,3840&3550;120;2160@25/30Hz.

Cinci.Comută cu ușurință între orice surse HDMI.

Şase.Cele două afișaje pot obține aceleași sau diferite semnale fără reciproc   interacţiune.

Şapte.Conectat cu ușurință la un receptor audio cu două canale.

Opt.Suport HDMI 1.4.

9.HDPP Compliant.

Zece.Suport dispozitivul DVI cu adaptor DVI la HDMI.

11.Plug-and-play şi nu e nevoie de setări.

12.Proiectarea învelișului metalic și ecranarea globală fără interferențe de semnal.

13.Utilizați telecomanda sau butonul de apăsare pentru a selecta liber sursa de intrare.

14.LED indică modul semnal/putere.

3.0 CONŢINUTUL PROSPECTULUI

Înainte de a încerca să utilizaţi această unitate, vă rugăm să verificaţi ambalajul şi să vă asiguraţi că următoarele elemente sunt conţinute în cutia de carton:

1.HDMI 4X4 Matrix...

2.DC 12V Adaptor de alimentare------------------1PCS

3.Remote Control------------------------1PCS

4.User Manual-------------...

4.0 PARAMETRI TEHNICI

HDMI   Sursa Input Port------------------------------------------------------------------ 4

Afișare   Dispozitivul de ieșire Port-------------------------- 4

Sursă   Port Connector... HDMI   19PIName

Afișare   Dispozitivul Port Connector------------------------- HDMI   19PIName

HDPP   Complant... DA

Singur   Link Range... 3840/350;120;2160

Introducere   Semnal video... --0.5-1.0   Volts P- P

Introducere   DDC Signal... 5   Volts P-P(TTL)

Adânc.   Color-------------------- 36bit

HDMI   Version-----------------... HDMI1.4

Bandgrowth-------------------------------------------- Sus   până la 340Mhz

Semnal   Speed---------------------- Sus   la 10.2Gbps

The   Lungimea de   input cable--------------------------------------------------------------- PS3 zev8804; 15M ze65307; DVD albastru zev8804; 15M

The   Lungimea de   output cablu---------------------------- zev8804; 25M

The   Cable standard... 26AWG.   HDMI1.4

Vertical   Range de frecvenţă... 30Hz.

Putere   Consum(max.)... 15wați

Funcționare   Temperatura... administrare -70 administrare

Lucrând   Voltaj... DC   12V

Putere   Adaptor... 12V   2A

Net   Greutate... 3.2kg

Dimensiune:   L*W*H(mm)--------------- 300*181*25
