1.0 INTRODUCERE

HDMI la convertorul de semnal CVBS care va converti semnalul video HDM sau semnalul audio la semnalul video compozit AV (CVBS) și semnalele audio audio audio audio FL / FR, în timp ce sprijină semnalele secundare ale sistemului DVI.Ajută utilizatorii să convertească înaltă calitate a semnalului video HDMI în semnal CVBS normal (standard-definiție 480i, 576i,).Deci, care poate juca la TV, VHS VCR, DVD recordere, etc. Suport NTSC și PAL doi format TV.

2.0 FEATURE

Unu.Conversia, conectarea și redarea hardware fără niciun driver software;

Doi.sprijinirea protocolului HDPP, sprijinirea HDMI 1.3;

Trei.Suport NTSC și PAL două formate TV standard;

Patru.O intrare HDMI, o ieșire AV:

    intrări: HDMI x 1;

    Rezultate: CVBS x 1; L / R x 1;

Cinci.intrările HDMI: 480P, 576P, 720P, 1080I, 1080P @60Hz;

Şase.Compatibil cu modul DVI 800&_;120;600,1024x768,1280&35350; 120;720,1280&1280;1024 65292;

    1920& 350;1080/@60hz;

Şapte.CV-uri de ieșire: 480I, 576I;

Opt.Audio-ieșire: canalele L/R;

9.Dimensiuni 65306; 100mm(W)x115mm(D)x 25mm(H).

3.0 ACCESORII DE APLICARE:

La prima despachetare extensibilă vă rugăm să verificați dacă sunt incluse următoarele elemente:

1.HDMI TO CVBS CONVERTER----------------1 Pcs

2.User manual------------------------------1 Pcs

3.Power Provence--------------------------...

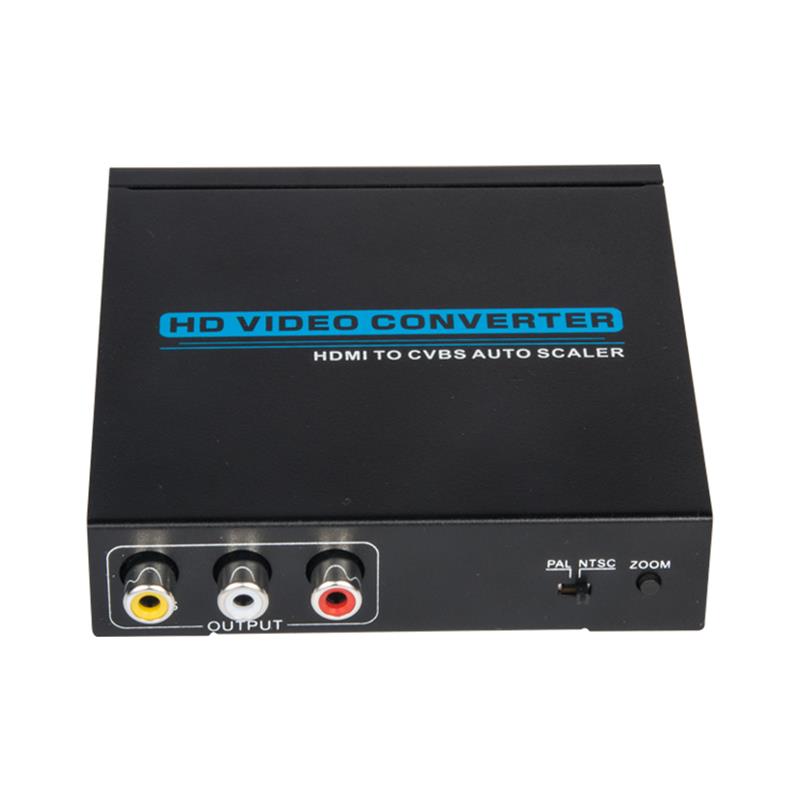

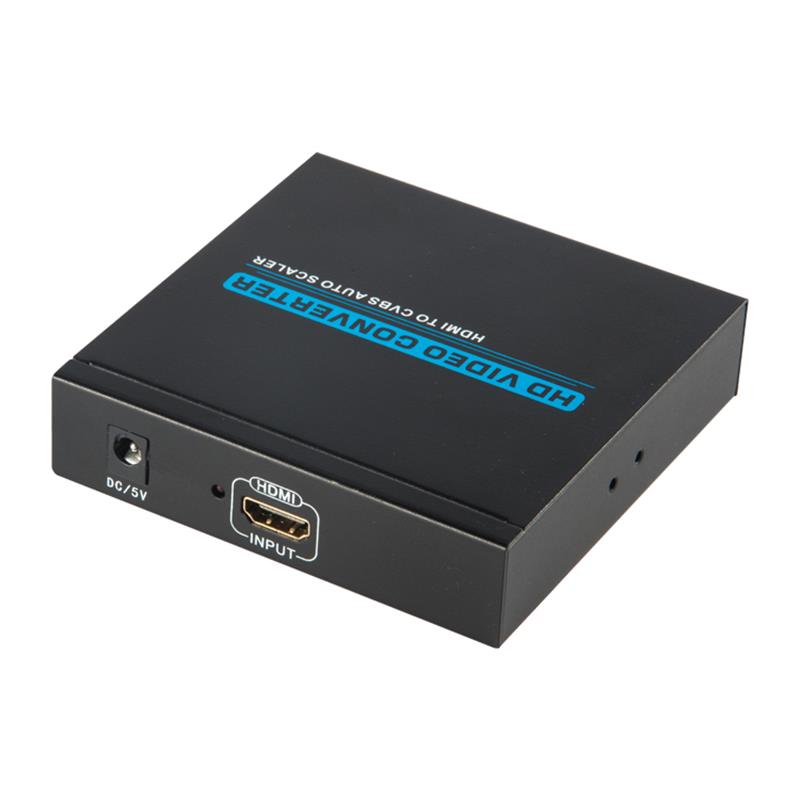

4.0 DESCRIEȚII DE PANEL

Vă rugăm s ă studiați desenele panoului de mai jos și să vă familiarizați cu intrările (intrările) de semnal, ieșirile (ieșirile) și cerințele de putere.

DC 5V ---------------------------------------------------------------------------------

LED------------------------------------------Power Indicator

INPUT----------------...

A/V OUTPUT----------------------------------------Connect TV

PAL / NTSC --PAL și NTSC comutator standard de formatare

ZOOM Button -----------------.schimba dimensiunea imaginii pe ecran

5.0 ZONE DE APLICARE

A. Industria civilă: cutii set top, XBOX360, PS3, jucători de înaltă definiție.

B. Sectorul industrial: camera de supraveghere, camera video, cu acest lucru comun

    display dispozitiv va în loc de ecran mare monitoare de televiziune HDMI, la

    reducerea costurilor şi a spaţiului.
